ISG型立式管道泵中的離心泵是按照原理為它命名的，先打個比喻解釋一下離心的含義吧，離心其實是物體慣性的表現。比如雨傘上的水滴，當雨傘緩慢轉動時，水滴會跟隨雨傘轉動，這是因?yàn)橛陚闩c水滴的摩擦力做為給水滴的向心力使然。但是如果雨傘轉動加快，這個摩擦力不以使水滴在做圓周運動，那么水滴將脫離雨傘向外緣運動，就像用一根繩子拉著石塊做圓周運動。如果速度太快，繩子將會斷開，石塊將會飛出，這個就是所謂的離心。ISG型立式管道泵就是根據這個原理設計的，高速旋轉的葉輪葉片帶動水轉動，將水甩出，從而達到輸送的目的。
ISG型立式管道泵軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑，加油要適當，一般為2/3～3/4的體積；太多會發熱，太少又有響聲并發熱！滑動軸承使用的是透明油作潤滑劑的，加油到油位線。太多油要沿泵軸滲出，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度高在85度一般運行在60度左右，如果高了就要查找原因（是否有雜質，油質是否發黑，是否進水）并及時處理。
軸功率是隨著流量而增加的，當流量Q=0時，相應的軸功率并不等于零，而為一定值（約正常運行的60%左右）。這個功率主要消耗于機械損失上。此時水泵里是充滿水的，如果長時間的運行，會導致泵內溫度不斷升高，泵殼、軸承會發熱，可能使泵體熱力變形，我們稱為“悶水頭”，此時揚程為大值，當出水閥逐漸打開時，流量就會逐漸增加，軸功率亦緩慢的增加。
|
ISG立式管道離心泵結構圖 |
1 |
取壓塞 |
ISG型結構說明： 1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。 2.泵體上設有取壓孔和放水孔。 3.泵體上設有排氣閥，工作前能拐車放泵內空氣。 4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。 |
|
2 |
排氣閥 |
||
|
3 |
葉 輪 |
||
|
4 |
機械密封 |
||
|
5 |
擋水圈 |
||
|
6 |
電 機 |
||
|
7 |
軸 |
||
|
8 |
聯體座 |
||
|
9 |
葉輪螺母 |
||
|
10 |
泵 體 |
||
|
11 |
放水閥 |
|
IRG立式管道泵離心泵結構圖
|
1 |
取壓塞 |
IRG型結構說明： 1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。 2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。 3.可根據用戶要求隔熱蓋內安裝風冷裝置。 |
|
2 |
排氣閥 |
||
|
3 |
葉 輪 |
||
|
4 |
機械密封 |
||
|
5 |
軸 承 |
||
|
6 |
電 機 |
||
|
7 |
聯體座 |
||
|
8 |
擋水圈 |
||
|
9 |
葉輪螺母 |
||
|
10 |
泵 體 |
||
|
11 |
放水閥 |
. 現在市場上ISG型立式管道泵生產廠家狠多，那ISG管道泵哪家好呢？
.「三利」生產的ISG管道泵、消防泵型號很齊全。
. 感謝您的訪問，「上海三利泵業（集團）有限公司」期待與您的合作。

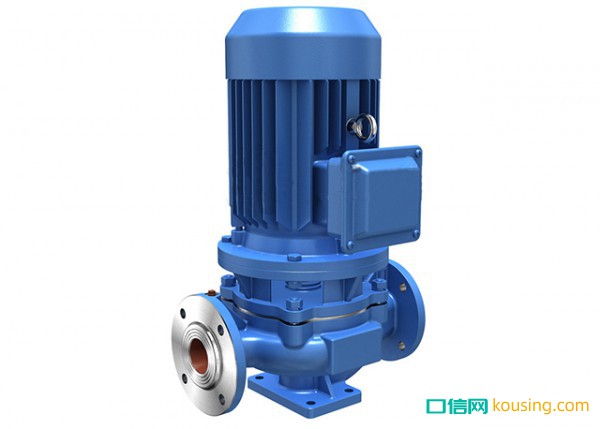

ISG型立式管道泵供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、冷暖水循環增壓及設備配套，使用溫度＜80℃。
1、結構緊湊、體積小、外形美觀。其立式結構較低且合于泵腳中心，增強了泵的運行穩定性；
2、安裝方便。進出口徑相同并在同一中心線上，可像閥門一樣直接安裝在管路任何部位，電機加上防雨罩可置于戶外使用。設有安裝底腳，以便泵的安裝穩定；
3、運行平穩、噪音低、組件同心度高。電機采用低噪音軸承，并設有加油裝置，泵葉輪具有的動靜平衡，運行無振動；
4、無滲漏。軸封采用耐腐耐磨硬質合金機械密封，解決了離心泵填料滲漏問題，延長了使用，運行場地干凈整潔；
5、維修方便。勿需拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行檢修維護；
6、可根據現場使用條件，泵機可立式、臥式、多方式安裝，依據流量揚程要求，采用并、串聯方法，增加所需流量揚程。
1、吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa，即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa，訂貨時請注明系統工作壓力。系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。
